精品国产网址美利坚在线观看,抖音咯咯哒生活趣事集锦,91国内真实自线在拍,csgo新版发布,被男生初恋 你的小兔兔的视频 ,两阳夹一阴后续走势,圆滚滚的扔子,麻花传MD0174苏蜜清歌,又粗又ing又爽又黄,小黄猫传媒在线免费看,一级黄色的绿像

       相信大家在使用三防漆過程中，多少都會遇到一些不良的現(xiàn)象，比如產(chǎn)品出現(xiàn)表面泛白、局部不固化、腐蝕元器件等等，從而導(dǎo)致產(chǎn)品外觀、性能及其他方面存在缺陷或者根本無法銷售，并且出現(xiàn)不良現(xiàn)象還找不到根本原因，現(xiàn)在施奈仕就PCB板噴涂三防漆出現(xiàn)泛白現(xiàn)象的幾大原因和大家進行分享。

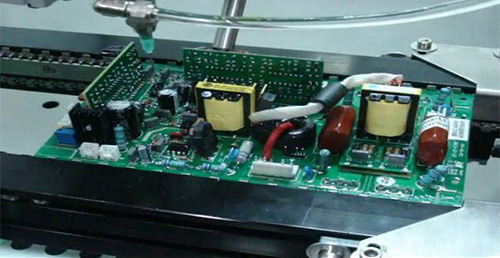

原因一：殘留助焊劑

       我們都知道，SMT工藝有印刷、貼片、焊接、檢修、測試幾個重要工位，但對三防漆來說，重要的就是檢修工位，它決定了助焊劑能否清理干凈，人員清理操作不到位以及清理過程元器件受到污染這是導(dǎo)致助焊劑殘留的兩個直接原因，未檢出的PCB板進入噴涂階段與三防漆接觸，發(fā)生化學(xué)反應(yīng)，出現(xiàn)泛白現(xiàn)象，所以要控制此段位有效清理。

原因二：水汽或較重的濕氣

       指的是PCB板或者PCB板上的元器件在儲存或者其他環(huán)境中導(dǎo)致有水汽或者濕氣附著，在噴涂三防漆后，水汽或濕氣與溶劑接觸，出現(xiàn)泛白現(xiàn)象，所以PCB板及元器件需要干燥儲存，特別是潮濕過重天氣做好防潮措施，辦法是噴涂前烘烤除濕。

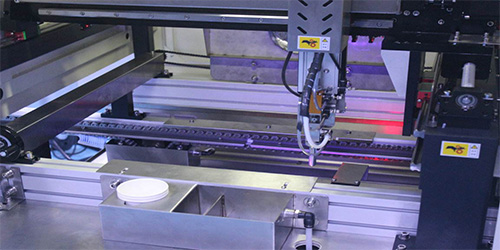

原因三：PCB板三防漆與溶劑配比問題

       為什么還有配比方面的問題呢，配比異常導(dǎo)致泛白也是現(xiàn)場發(fā)現(xiàn)的原因之一，主要是溶劑配比部分多，導(dǎo)致稀釋后的三防漆比標(biāo)準(zhǔn)要求的粘度更低，但是，噴涂的壓力及其他條件都沒有變化，粘度低，導(dǎo)致流量大，噴涂后產(chǎn)生大氣泡可以消失，但很多微小氣泡無法及時排出，聚在一起出現(xiàn)類似泛白現(xiàn)象，所以在稀釋三防漆時，配比的準(zhǔn)確度十分重要。

       當(dāng)然也有些使用單位為了圖方便，可能用普通天那水稀釋三防漆導(dǎo)致泛白，因為市場上普通天那水純度不夠，再加上有多種雜質(zhì)溶劑相互一起容易引起泛白現(xiàn)象，所以強烈建議要三防漆專用填充劑來進行稀釋，這樣就避免產(chǎn)品的品質(zhì)不良。

原因四：線路板三防漆與溶劑攪拌不均勻

       施奈仕在解決泛白問題上，仔細(xì)詢問三防漆噴涂現(xiàn)場配膠人員操作過程，是先把三防漆倒入配膠桶，在倒入溶劑，比列正常，但是混合攪拌時就用攪拌棒做圓周運動攪了幾下，分別倒入兩個裝三防漆釜中，導(dǎo)致兩條線產(chǎn)品過爐后出現(xiàn)局部類似泛白現(xiàn)象，其實也是未及時排出的微小氣泡聚集在一起造成，所以配比后攪拌均勻也是十分重要，也就是在噴涂工藝條件為改變的情況下，三防漆噴涂的粘度不能隨意變化，否則也會生產(chǎn)類似泛白的現(xiàn)象。

【責(zé)任編輯】：Ren
版權(quán)所有：http://www.yupingcn.com 轉(zhuǎn)載請注明出處
