精品国产网址美利坚在线观看,抖音咯咯哒生活趣事集锦,91国内真实自线在拍,csgo新版发布,被男生初恋 你的小兔兔的视频 ,两阳夹一阴后续走势,圆滚滚的扔子,麻花传MD0174苏蜜清歌,又粗又ing又爽又黄,小黄猫传媒在线免费看,一级黄色的绿像

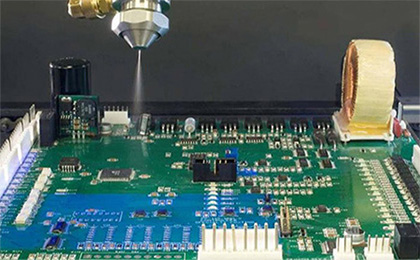

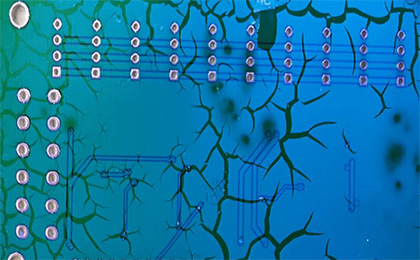

       什么是PCB板三防漆裂痕現(xiàn)象？裂痕可以是把PCB板三防漆分開成一塊一塊的區(qū)域，也可以是三防漆漆膜裂開現(xiàn)象，出現(xiàn)嚴重裂痕會導致PCB板根本無法使用，一般這種現(xiàn)象有哪些原因可以造成呢？以下施奈仕和大家進行詳細講述幾個主要因素。

一、配比問題

       所謂配比指的是三防漆和稀釋劑的混合比例問題，目前施奈仕應(yīng)用模擬試驗時，遇到三防漆使用到PCB板出現(xiàn)裂痕的情況是三防漆與稀釋劑配比越大越容易出現(xiàn)裂痕或龜裂現(xiàn)象，意思是稀釋劑在配比過程中越多越容易出現(xiàn)，施奈仕做三防漆與膠水配比比例分別為2:1,3:1,4:1,5:1進行對比PCB板表面情況2:1和3:1出現(xiàn)嚴重龜裂現(xiàn)象，4:1后已經(jīng)沒有大面積龜裂現(xiàn)象，5:1配比后，完全不存在裂痕龜裂現(xiàn)象，所以廣大用戶在使用三防漆過程出現(xiàn)龜裂現(xiàn)象，可以考慮是否是配比方面的問題。

二、稀釋劑問題

       有些生產(chǎn)三防漆的廠家并非是專業(yè)的通過配方設(shè)計生產(chǎn)，而是購買半成品按一定比例進行調(diào)配，缺少了三防漆樹脂生產(chǎn)技術(shù)，所以在選擇稀釋劑的時候就需要試驗用排除法不斷驗證選擇，就缺少專業(yè)的配方設(shè)計，因為一種三防漆樹脂可以使用多種稀釋劑進行使用，但每種稀釋劑應(yīng)用的效果就會存在差異，主要差異來源稀釋劑的溶解度，閃點，沸點，揮發(fā)度等性質(zhì)，比如說使用揮發(fā)太快的稀釋劑，流平性極差，無法將缺膠的部位流平，缺膠處類似裂痕現(xiàn)象，特別是手刷工藝。

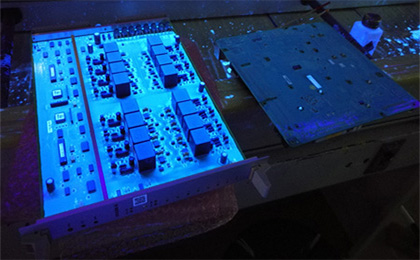

        除了三防漆、稀釋劑方面的因素外，還有PCB板表面助焊劑、爐溫曲線、膜厚等其它因素，用戶在生產(chǎn)過程出現(xiàn)的任何問題，施奈仕應(yīng)用模擬實驗室均會全方位的去解決分析，比如從人、機、料、法、環(huán)、標、程等方面進行多項分析，目的是給用戶提供完整可靠的用膠方案，協(xié)助用戶可第一時間自我解決生產(chǎn)異常。施奈仕專注三防漆膠粘產(chǎn)品，要了解三防漆方面的異常解決方案，請咨詢施奈仕。

【責任編輯】：Bella
版權(quán)所有：http://www.yupingcn.com 轉(zhuǎn)載請注明出處
