服務(wù)熱線：4006-212-858 服務(wù)熱線：4006-212-858膠百科

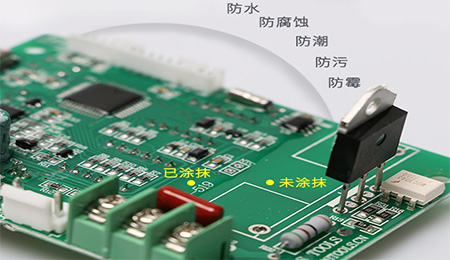

對于三防漆、電防膠大家對其固化方式有多少了解呢？不同固化方式的三防漆，在應(yīng)用中需要注意的使用條件完全不一樣，今天施奈仕就和廣大用戶簡單介紹下幾種常見的三防漆、電防膠固化方式。

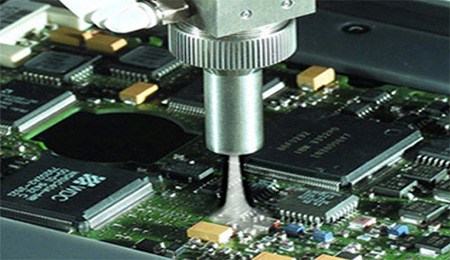

一、溶劑揮發(fā)固化
溶劑揮發(fā)固化過程實(shí)質(zhì)是隨著溶劑的揮發(fā),膠體的溶度不斷增大，達(dá)到一定的強(qiáng)度，膠體的固化速度取決于溶劑的揮發(fā)速度。施奈仕溶劑型三防漆100μm厚的涂層會(huì)在10~15分鐘達(dá)到表干,使用加熱方法時(shí)應(yīng)在升溫前留有足夠的時(shí)間讓溶劑揮發(fā)，一般100μm厚的涂層需在室溫下?lián)]發(fā)15分鐘后,再以60~80℃烘烤30~60分鐘，如果涂層有魚眼或氣泡，則在升溫前留多點(diǎn)時(shí)間讓溶劑在室溫下?lián)]發(fā)，當(dāng)然其他類溶劑型三防漆也是一樣，使用工藝都需要根據(jù)溶劑揮發(fā)速度進(jìn)行設(shè)計(jì)優(yōu)化，才能避免氣泡或其它異常產(chǎn)生。

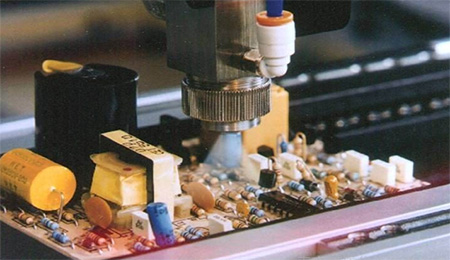

二、室溫濕氣固化
固化過程是靠與空氣中的水分發(fā)生作用而固化成彈性體。固化時(shí)從表面開始逐漸向內(nèi)，固化速度取決于固化體系溫度、濕度和使用厚度，提高環(huán)境一定的溫度和濕度都能使固化過程加快。濕氣固化三防漆應(yīng)用中一般會(huì)出現(xiàn)哪些問題呢？有代表性的就是固化時(shí)間，一般包括表干時(shí)間、完全固化時(shí)間、固化深度等，濕氣、干膜厚度、溫度是主要影響條件，所以濕氣固化三防漆施膠工藝標(biāo)準(zhǔn)要嚴(yán)格規(guī)定執(zhí)行，不然三防漆在完全固化過程會(huì)有所差異。
三、紫外線UV固化
紫外線UV固化是在紫外光照射下，UV三防漆中光引發(fā)劑吸收光能后，引發(fā)分子內(nèi)或分子間聚合或者交聯(lián)，生成立體網(wǎng)狀結(jié)構(gòu)的固化物，從而達(dá)到應(yīng)用效果。那么影響UV三防漆固化強(qiáng)度的因素有那些呢？一般有光照能量、光照時(shí)間、過爐的高度、施膠厚度、光照燈源選擇（汞燈、LED燈）等等。
施奈仕專注于三防漆、電防膠領(lǐng)域10多年，掌握近6000家以上應(yīng)用客戶案例，具有豐富的實(shí)踐經(jīng)驗(yàn)，不斷在電子工業(yè)制造企業(yè)當(dāng)中現(xiàn)場跟進(jìn)用戶使用情況，不管是在用膠選型，還是應(yīng)用工藝上都有非常多經(jīng)驗(yàn)可以分享給予各位需求者，同時(shí)我們也可以時(shí)刻應(yīng)邀前往任何一家用膠企業(yè)，為您的施膠工藝共同研討。
【責(zé)任編輯】：Ren
版權(quán)所有：http://www.yupingcn.com 轉(zhuǎn)載請注明出處
采購開發(fā)：pur@sirnice.com
人力資源：HR@sirnice.com
投訴監(jiān)督：admin@sirnice.com
友情鏈接：
三防膠
灌封膠
導(dǎo)熱硅脂
結(jié)構(gòu)膠
施奈仕網(wǎng)站均為原創(chuàng)設(shè)計(jì),所有版面.圖片.創(chuàng)意均已申請國家知識(shí)產(chǎn)權(quán)保護(hù),尊重知識(shí),請勿模仿,如有仿冒,盜用必究
